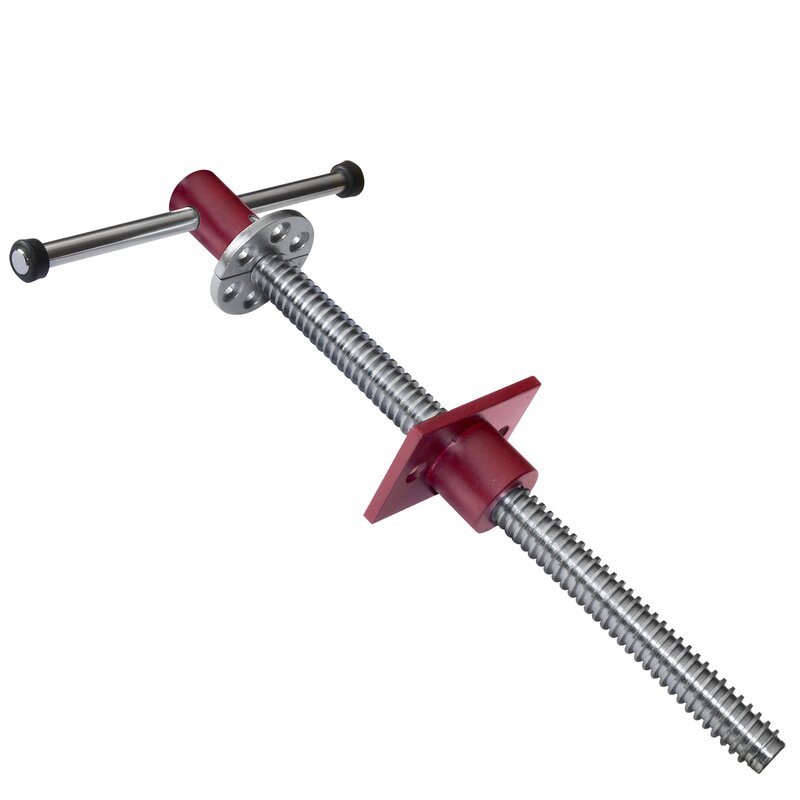

Piher Bankschraubstockspindel in verschiedenen Ausführungen
Hochwertige Piher Bank Schraubstock Spindel aus geschmiedeten C-40 Stahl "made in Europe"
Die perfekte Ausstattung für Ihre Werkbank, mit der Schraubstock Spindel können Sie Ihren Arbeitsbereich deutlich aufwerten und verschiedene Projekte wie Reparatur und Fertigung optimieren
Der Bausatz enthält keine Backen oder Schoner, diese müssen oder können nach Ihren Vorstellungen selbst gefertigt werden. Bitte den Einbau erst starten, wenn die original Spindel vorliegt. Auch der Hersteller könnte in der Produktion die Maße nicht genau einhalten oder leicht verändern.
Merkmale:
A: Gewinde Ø 18 mm Gewindelänge 350 mm
B: Grundplatte: 90 x 65 x 7 mm
C: Führung Außen Ø 41 mm Länge 32 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 39 mm
D: Knebel Länge 220 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 30 mm
F: 2 geteilte Platte Ø 62mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 410 mm
Stahlhärte 45 - 51 HRC
Gewicht 1,7 Kg
Merkmale:
A: Gewinde Ø 22 mm Gewindelänge 350 mm
B: Grundplatte: 90 x 65 x 7 mm
C: Führung Außen Ø 41 mm Länge 32 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 39 mm
D: Knebel Länge 220 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 30 mm
F: 2 geteilte Platte Ø 62mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 410 mm
Stahlhärte 45 - 51 HRC
Gewicht 1,9 Kg
Merkmale:
A: Gewinde Ø 26 mm Gewindelänge 380 mm
B: Grundplatte: 100 x 65 x 8 mm
C: Führung Außen Ø 48 mm Länge 38 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 46 mm
D: Knebel Länge 260 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 38 mm
F: 2 geteilte Platte Ø 70mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 440 mm
Stahlhärte 45 - 51 HRC
Gewicht 2,8 Kg
Merkmale:
A: Gewinde Ø 30 mm Gewindelänge 400 mm
B: Grundplatte: 100 x 65 x 8 mm
C: Führung Außen Ø 48 mm Länge 38 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 46 mm
D: Knebel Länge 260 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 38 mm
F: 2 geteilte Platte Ø 70mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 460 mm
Stahlhärte 45 - 51 HRC
Gewicht 3,3 Kg
- 1 x Piher Bankschraubstockspindel nach Wahl
A: Gewinde Ø 18 mm Gewindelänge 350 mm
B: Grundplatte: 90 x 65 x 7 mm
C: Führung Außen Ø 41 mm Länge 32 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 39 mm
D: Knebel Länge 220 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 30 mm
F: 2 geteilte Platte Ø 62mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 410 mm
Stahlhärte 45 - 51 HRC
Gewicht 1,7 Kg
A: Gewinde Ø 22 mm Gewindelänge 350 mm
B: Grundplatte: 90 x 65 x 7 mm
C: Führung Außen Ø 41 mm Länge 32 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 39 mm
D: Knebel Länge 220 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 30 mm
F: 2 geteilte Platte Ø 62mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 410 mm
Stahlhärte 45 - 51 HRC
Gewicht 1,9 Kg
A: Gewinde Ø 26 mm Gewindelänge 380 mm
B: Grundplatte: 100 x 65 x 8 mm
C: Führung Außen Ø 48 mm Länge 38 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 46 mm
D: Knebel Länge 260 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 38 mm
F: 2 geteilte Platte Ø 70mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 440 mm
Stahlhärte 45 - 51 HRC
Gewicht 2,8 Kg
A: Gewinde Ø 30 mm Gewindelänge 400 mm
B: Grundplatte: 100 x 65 x 8 mm
C: Führung Außen Ø 48 mm Länge 38 mm
Gesamtlänge Grundplatte (B) + Führung Außen(C) 46 mm
D: Knebel Länge 260 mm Ø 12 mm
E: Aufnahme Knebel Länge 55 mm Ø 38 mm
F: 2 geteilte Platte Ø 70mm Stärke 6 mm
G: Bohrungen Schraublöcher Ø 6,5 mm
Gesamtlänge 460 mm
Stahlhärte 45 - 51 HRC
Gewicht 3,3 Kg
